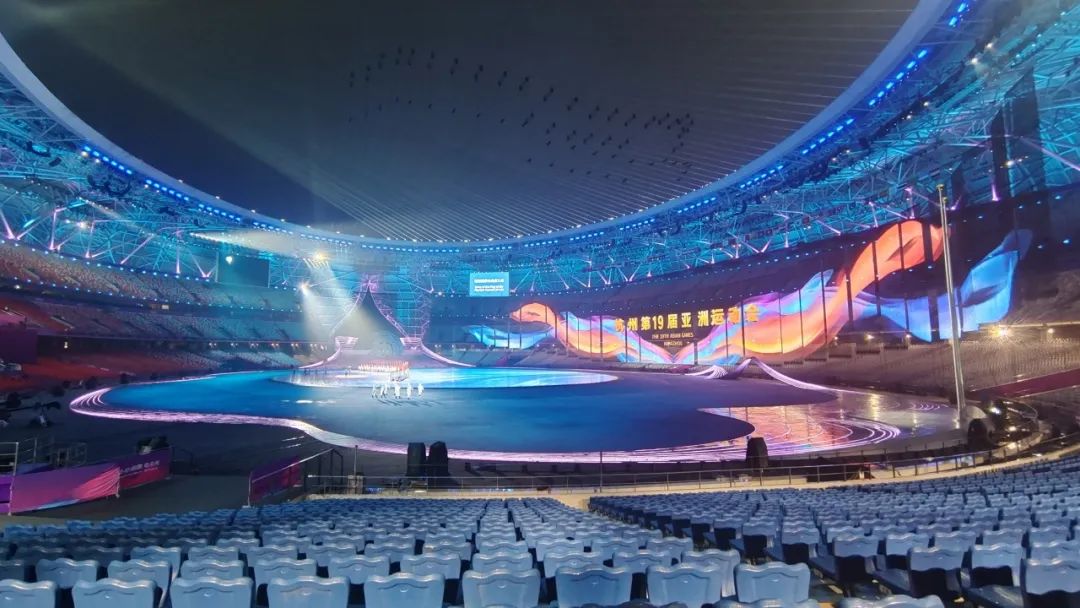

2023年9月23日晚,杭州第19届亚洲运动会(以下简称“杭州亚运会”)在杭州奥体中心体育场(大莲花)盛大开幕!这是继1990年北京亚运会、2010年广州亚运会之后,中国第三次举办亚洲最高规格的国际综合性体育赛事。



杭州亚运会开幕式以“潮起亚细亚”为主题,分为“国风雅韵”“钱塘潮涌”“携手同行”三个篇章,从中国传统文化中找寻灵感,融入典型的浙江以及杭州符号与意象,借助科技的力量,彰显东方美学的独特吸引力与感染力。整场开幕式的仪式及表演以水为串联,通过“潮起亚细亚”展现新时代中国与亚洲、与世界的文化交融。开幕式的主基调是青绿色,舞台布景上绿水青山的元素烘托出和谐、宜居的生态环境,与具有浓厚文化氛围的传统建筑相互交融,呈现出独特的美感。



8b846e0da2b1e72d10e0cf7b273d6afd_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg832990bca9801b00d9b0720aa75ae5ea_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg


开幕式包含仪式和文艺表演部分,整场活动的扩声系统是由音响总设计何飚老师及其团队负责,提供音响系统设计、安装、调试及运营保障,全力保障扩声系统清晰、精准且安全。


由于大莲花空间很大,混响时间较长,开闭幕式的仪式和文艺表演属性对扩声系统的语言清晰度、频响和声压级均提出了非常高的要求。加之杭州高温的环境和季节性阴雨连绵,这些都对本次开闭幕式的扩声系统提出了严峻的考验。


在此次亚运会开幕式中,L-Acoustics、易科自主品牌ezacoustics、高达尚和DiGiCo也一齐助力,为活动保驾护航。


主席台区域扩声系统

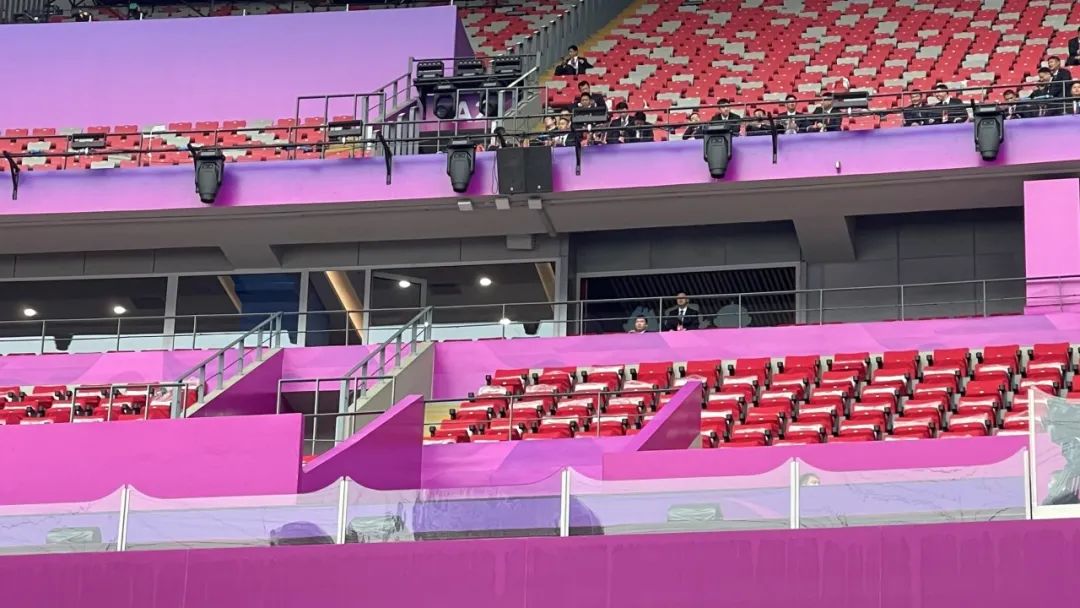

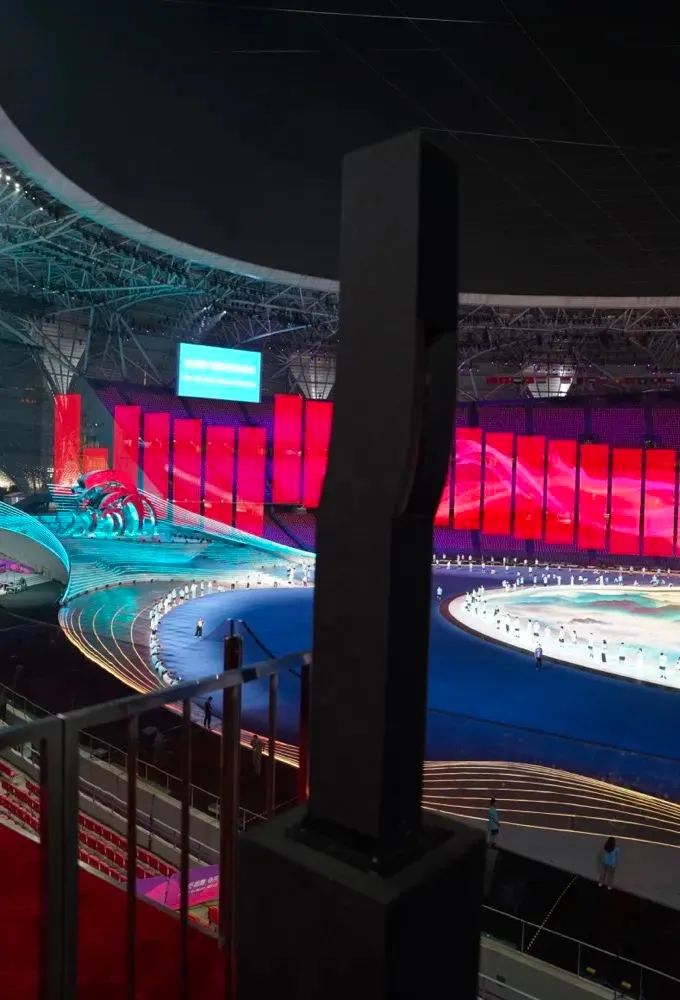

开幕式领导人发言作为仪式重要环节之一,必须保证扩声的清晰度以及系统的安全性。在主席台区域,使用了L-Acoustics Syva系统和X8进行补声。




Syva为专业的扩声和高保真要求而设计,能提供高清晰度、高声压级和扩展带宽,并且拥有优雅的箱体线条,让其在不破坏主席区域场地美观度的同时又能保证声音补足。




X8设计紧凑,但它拥有高声压级以及延伸的低频下限,具备纯正的L-Acoustics声学特质,其点声源的频宽,锥形的指向性可产生极佳的空间效果并消除了最小听音距离的限制,能获得自然透明的声音。

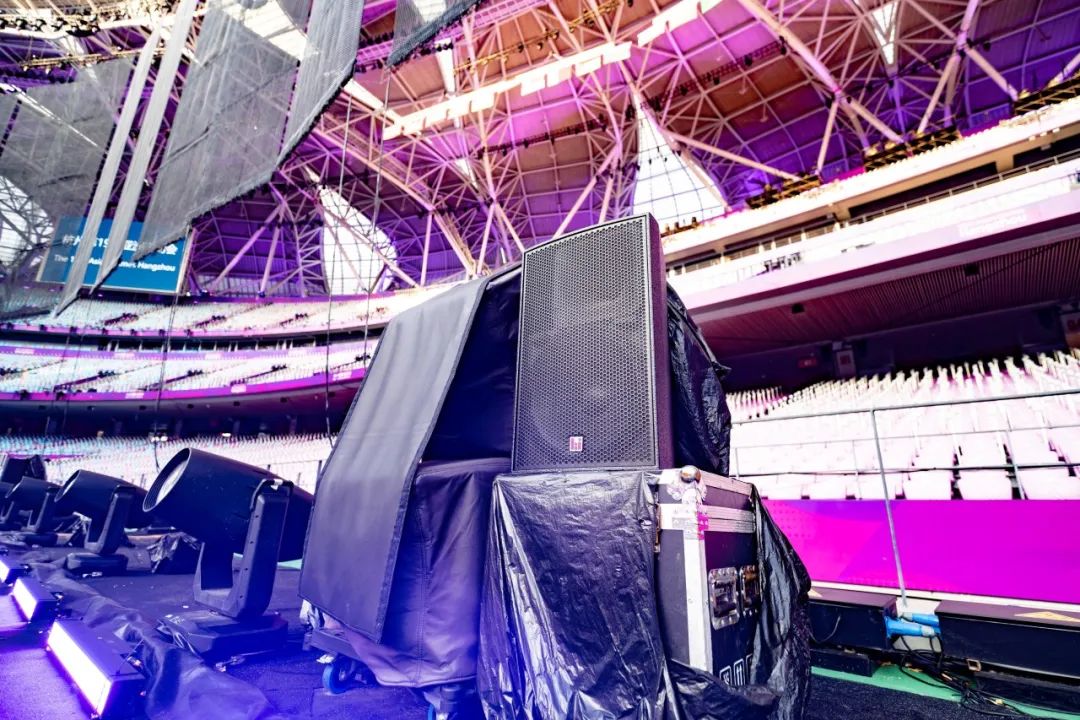

主席台区域使用环绕音响则采用高达尚“hi”A15 15寸全频音箱。 A15 15寸全频音箱配备了3寸高音单元,有充足的高音功率余量,大大降低大声压的状态高音频段的失真,保证声音高质量还原。并且配备了宽角和窄角两个角度型号备选,并使用可旋转号角,可以随意调换你的水平和垂直角度,让使用更加灵活。


场地扩声系统








在整个系统中,易科ezacoustics扬声器主要为一层观众席和内场表演区域提供声音覆盖易科高级副总裁、自主品牌CTO张涛表示:“在2021年底,我们接到了为杭州亚运会开闭幕式提供扩声系统的任务时,整个易科技术电声研发团队振奋不已。通过与音响总设计何飚老师的细致沟通,明确了亚运会所需扬声器系统的技术要求,为了在有限的扬声器总组数及组内数量的基础上实现良好的声场覆盖,并提供足够的低音支撑,所研发的全频扬声器水平覆盖角度应不低于100°,垂直覆盖角度应有较宽和较窄两种型号可选,并且需要与18寸超低音组合使用。此外,整个扬声器组加上轮板的高度必须控制在1.5米左右,以防止阻挡第一排观众的视线。同时,扬声器组需具备出色的全天候能力,在长期户外安装与各种天气条件下都能表现出色,且能够快速自由移动,从而可以在很短的时间内完成搭建及撤场。”


556d3bd5b8e5ecdcbf3c13f0b8899332_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg7f45bbffdb6af2808ed76e61c196c507_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg


为满足这些需求,易科技术电声团队经过科学论证与考量,设计并研发了ezacoustics SL系列固定曲率阵列扬声器。共计3个型号、200多只SL系列扬声器应用于亚运会开闭幕式,它们具有全天候IP56防护等级和防风雨、耐高温、防潮湿等特点,提供7°和15°两种垂直覆盖角度,其完美的角度耦合与高效的声能输出,能够完全满足亚运会开闭幕式的使用需求。



e8a306a7aababe006ba430c12ae75d41_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg578d967d7c605a4deddb09af8485df9d_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg

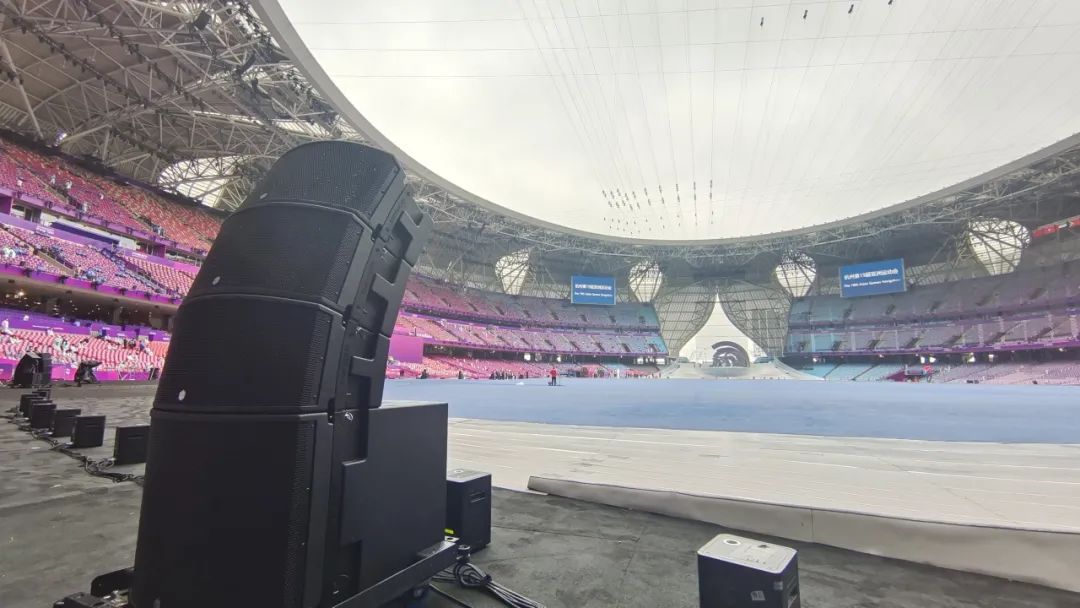

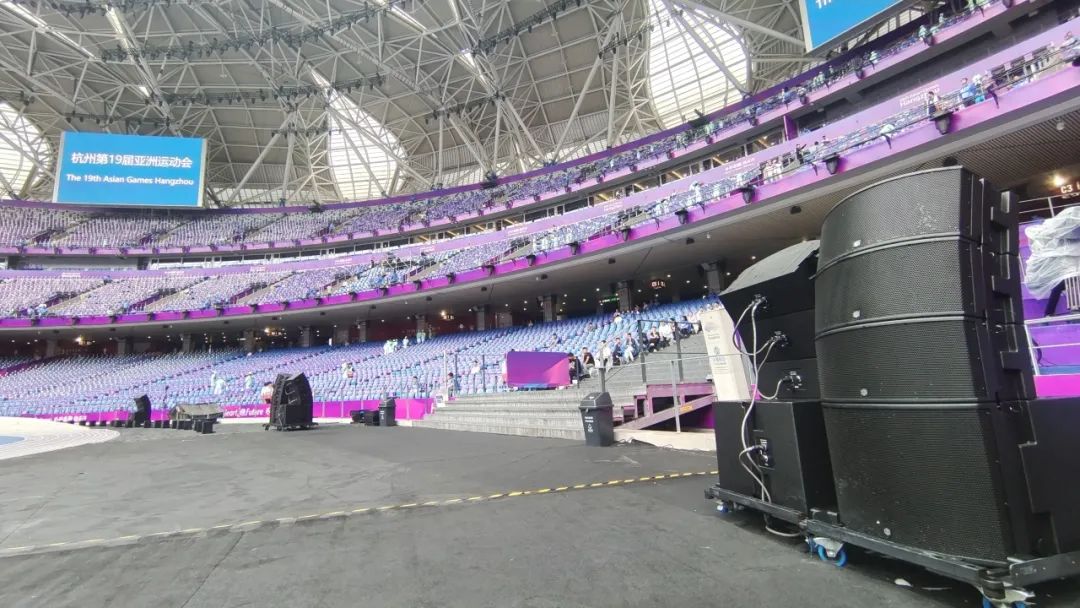

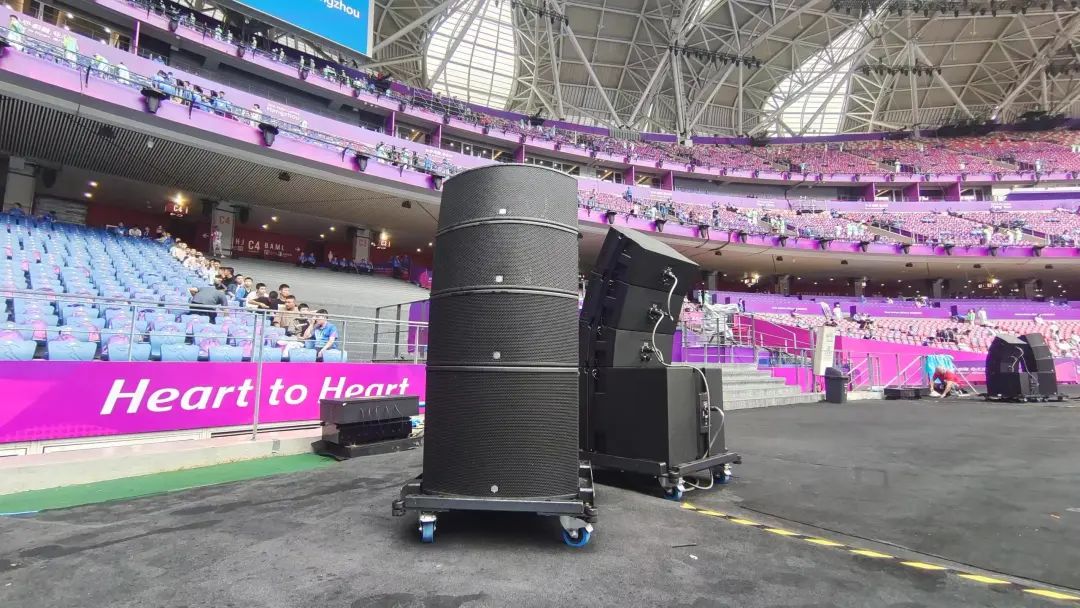

在整个系统中,ezacoustics扬声器主要为一层观众席和内场表演区域提供声音覆盖。根据导演组要求,结合场地实际情况,扬声器采用分散布局方式。一层观众席主扩声共配置了30组阵列扬声器,均匀落地安装在外环跑道处。其中,在外环跑道北侧和南侧各均匀分布5组,西侧和东侧各10组。通过“3+1”的方式,将2只SL-V15、1只SL-V7固定曲率阵列扬声器与1只SL-SUB超低音扬声器搭配组合,均匀覆盖一层观众席,给听音区带来高标准、高稳定性、高品质的现场扩声。同时,为确保上千名演员能够清晰地听到节目音乐内容,保证演出顺利进行,在外环跑道处还安装了14组返送扬声器,与主扩扬声器背靠背,向内场投射返送信号。




上述所有扬声器均由ezacoustics ETM12K4功率放大器通过外分频方式进行驱动,功放机柜的设计兼顾了科学高效的布线和信号插接管理,一组阵列扬声器对应一台功放,在低阻抗驱动条件下实现了扬声器性能与施工便捷性的最佳平衡。ETM12K4功率放大器采用最为高效的D类放大技术,内置行业先进的DSP音频处理器,通过ArmoníaPlus软件就可以直接在电脑界面对全场56台功放进行调控,实时显示功放和扬声器的状态。高效的换能技术和先进的冷却系统让功放的稳定性有了加倍的保障,即使是在高温环境下长期使用,ezacoustics ETM12K4也始终保持最佳状态。

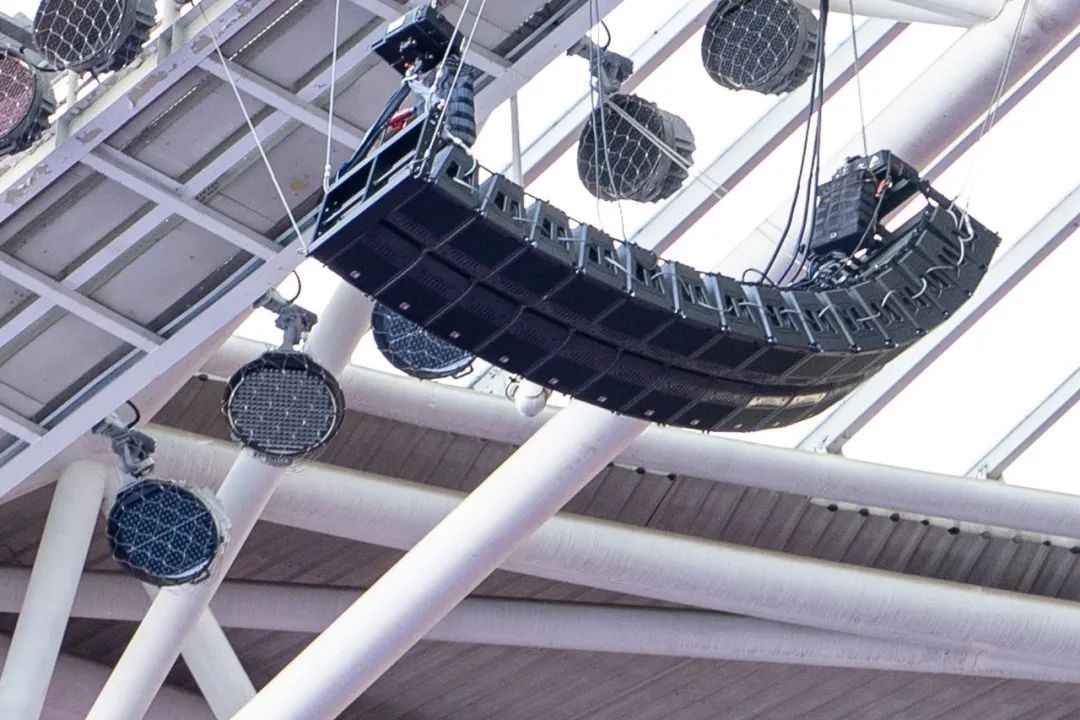

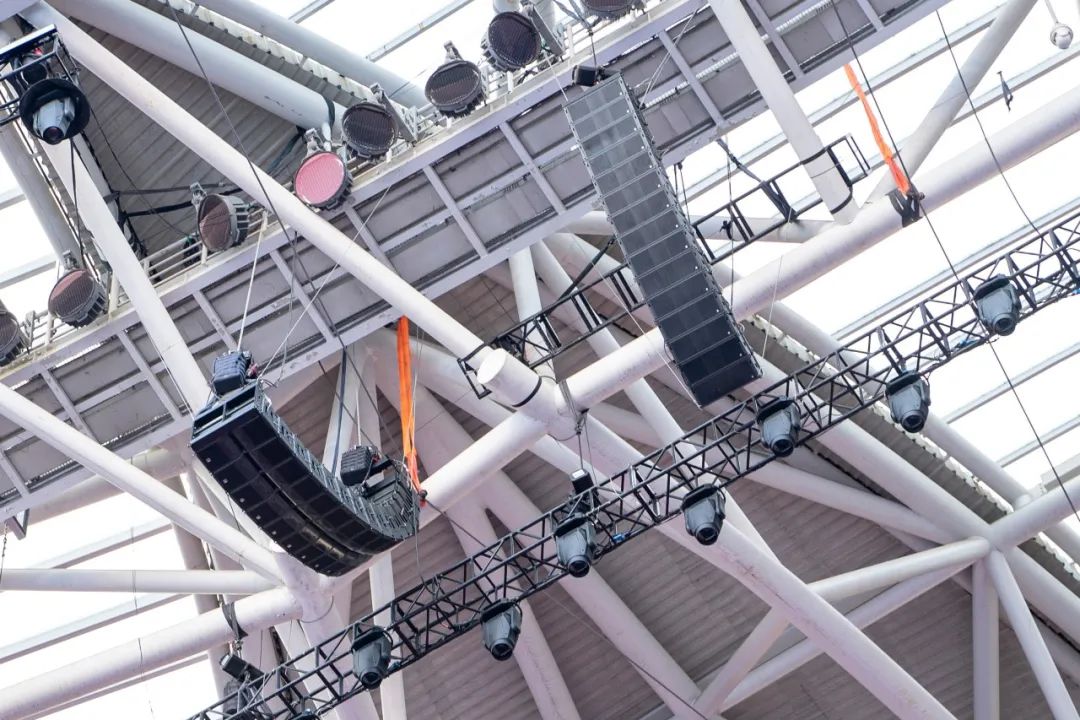

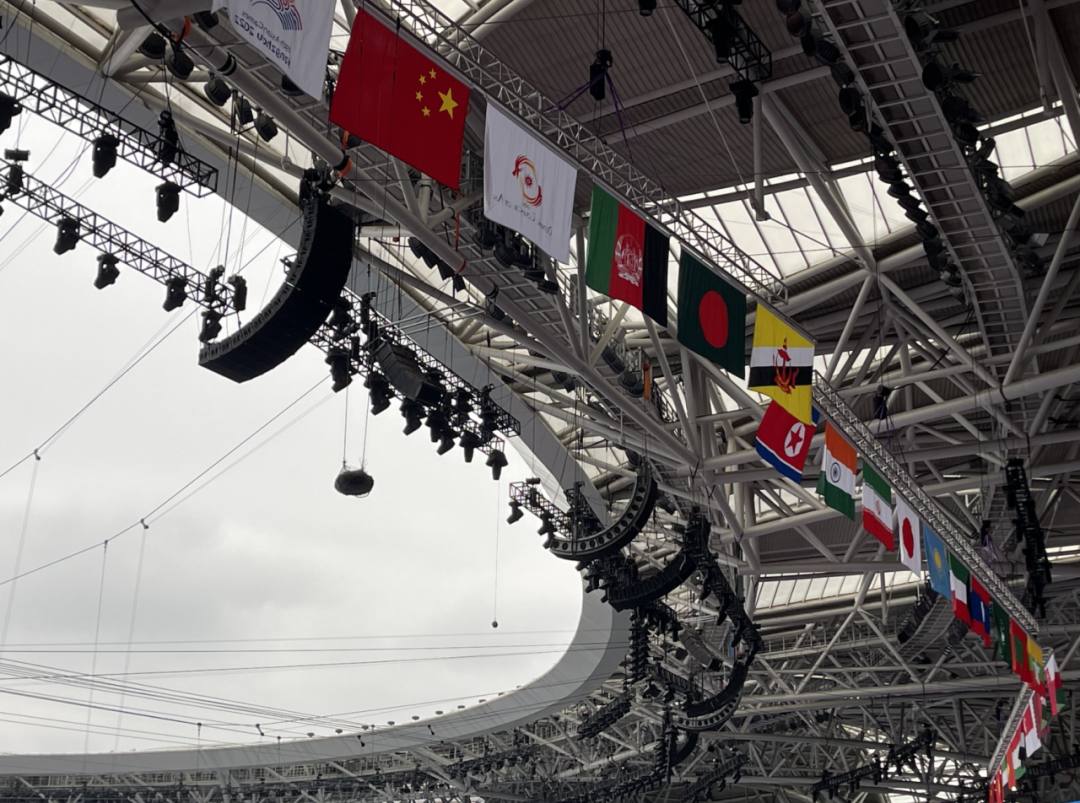

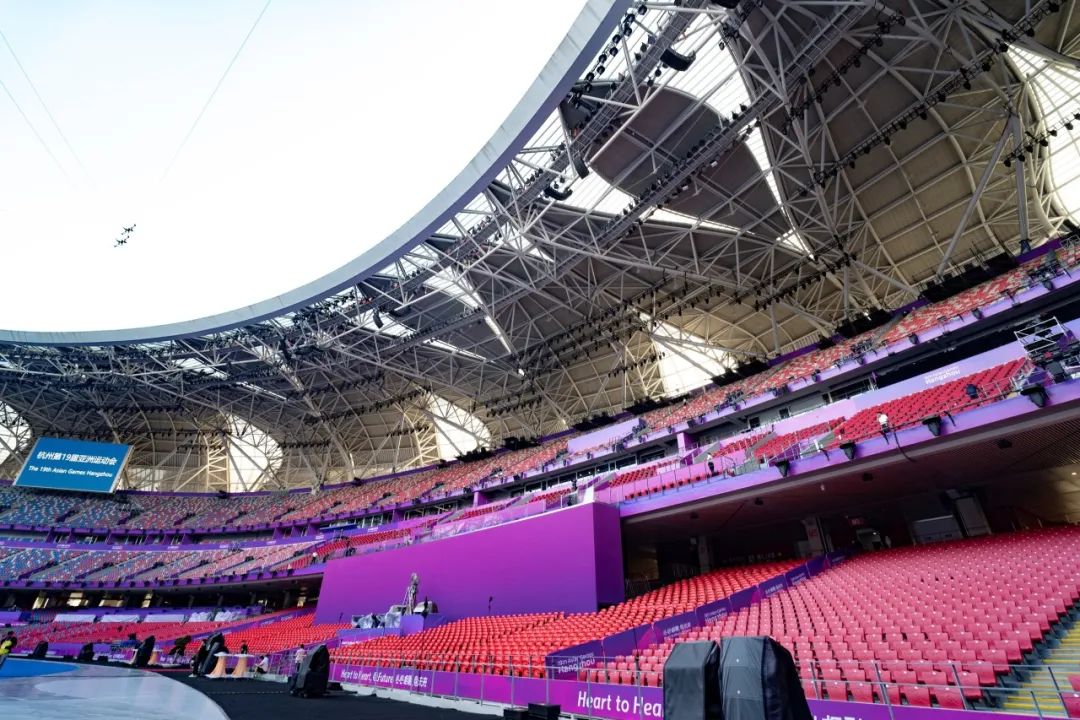

而高达尚“hi”音箱针对观众席组扩声系统,在杭州奥体中心大莲花体育场棚顶一共吊挂了255只高达尚大中型线性阵列“hi”音箱255只,分为21组分散吊挂。其中东看台分布了8组双10寸三分频线性阵列音箱K20 对二三层观众去覆盖,主席台上空为最多每组15只,在两侧观众区为每组12只。


fddec2e1a18139d96c20206082155d7a_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg4ea17d6d82e68fe9ade6df07edaa83df_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg


K20音箱采用双10寸三分频大功率,低音单元采用800W大功率设计,高音采用4寸+2.5寸的大功率同轴设计,功率达到240W,在一个小巧的箱体内装入了功率接近2000W的喇叭单元,使得单只音箱能达到134dB的最大声压,满足长距离投射的要求。三分频结构,让音箱频响更宽,高频响应更好。


在音箱投射角度上为了满足杭州亚运会场地扩声的要求,为了让音箱达到所要求覆盖的要求,垂直覆盖角度从常规的10度调整为更宽的17.5度,通过吊挂件的调节,任意调整套所需的音箱夹角。




西看台分布8组12寸三分频线性阵列音箱K12,最多的每组15只,最少的每组9只;南北看台一共分布了5组K12。




对于低层观众及比赛场地扩声。一层观众席和比赛场地采用的是分散布置方式,根据听音区位置分布,分散布置、分别覆盖不同的听音区。所以在观众席以及比赛场地边缘放置多组每组三只双10寸线性阵列音箱加上1只单18寸超低组合,该区域音箱及数字功率放大器则采用易科公司的EZacoustics。SLV15 双10寸两分频固定曲率阵列扬声器,箱体内配置了2个10英寸高灵敏度低音单元,2个1.4英寸开口高音单元。其出色的换能效率,可提供远距离宽角度声覆盖所需的声能量,并搭配SLB118 18寸高功率、轻量级超低音扬声器组成的线性阵列音箱。


e8c7dc580aed732551ab650d4cf54bff_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg85a9edd1796df6d50ae6d48d5e85e99e_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg0e72405c2da4e5b6a1bd119328c968de_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg

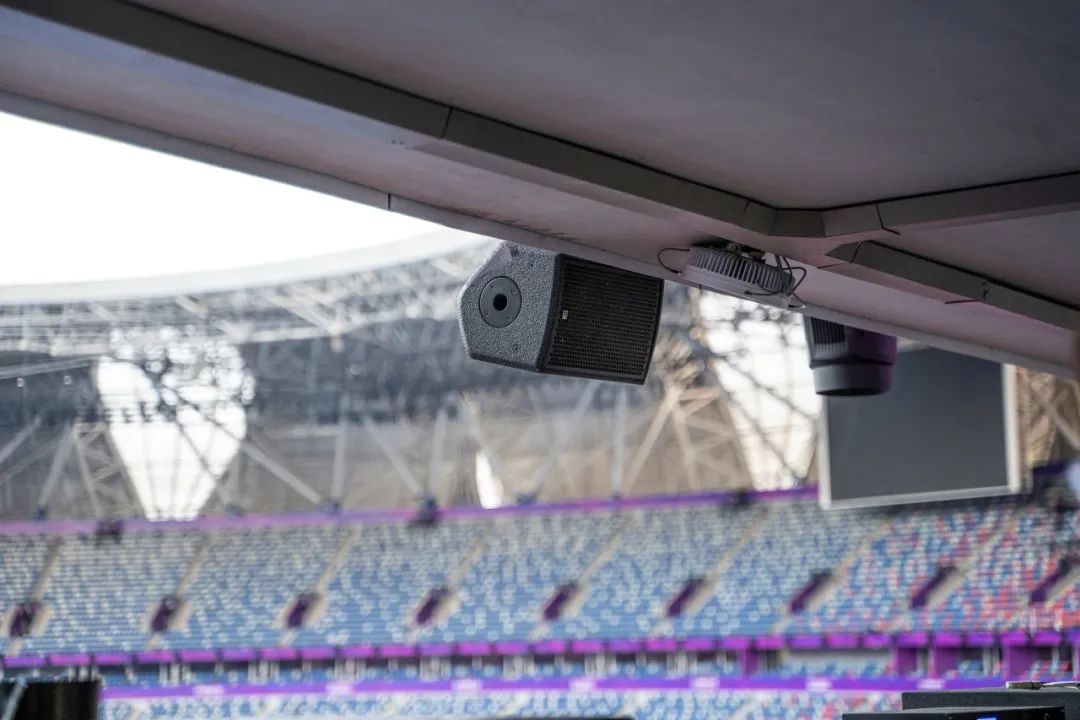

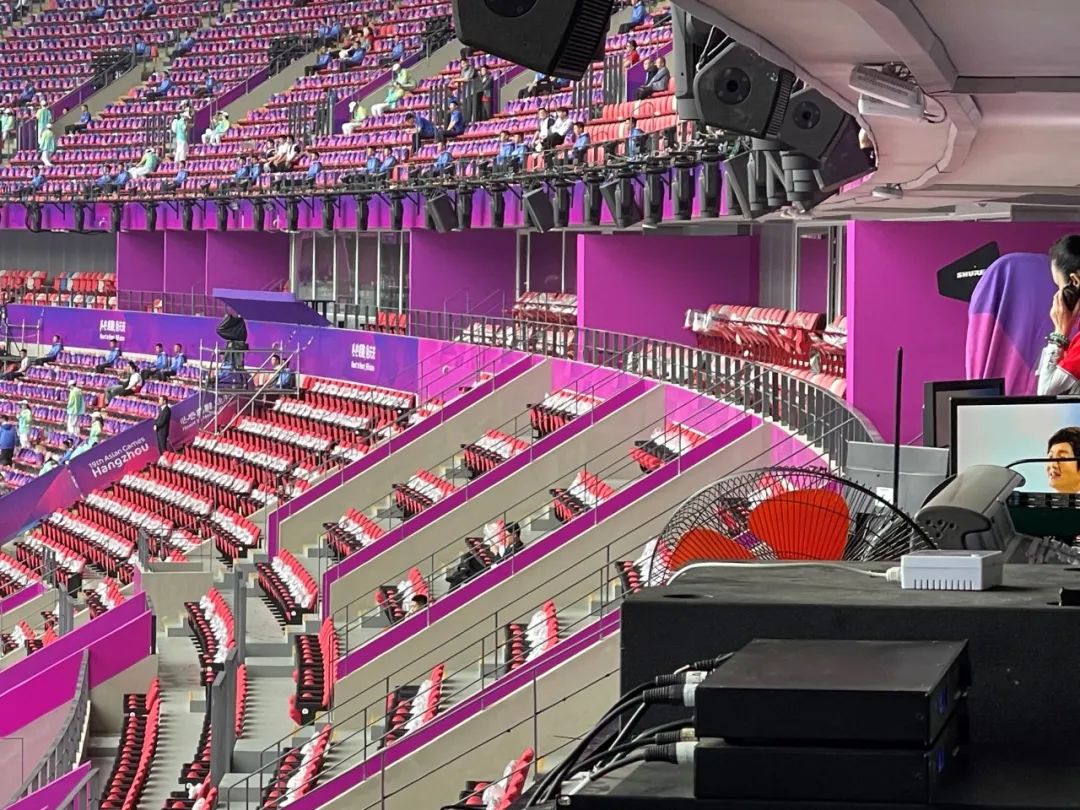

对于控台区域补声则采用高达尚“hi”A8 8寸全频音箱。A8 8寸全频音箱配置了44mm单元,有充足的高音功率余量,大大降低大声压的状态高音频段的失真,保证声音高质量还原同时又能补足控台不足声音区域。

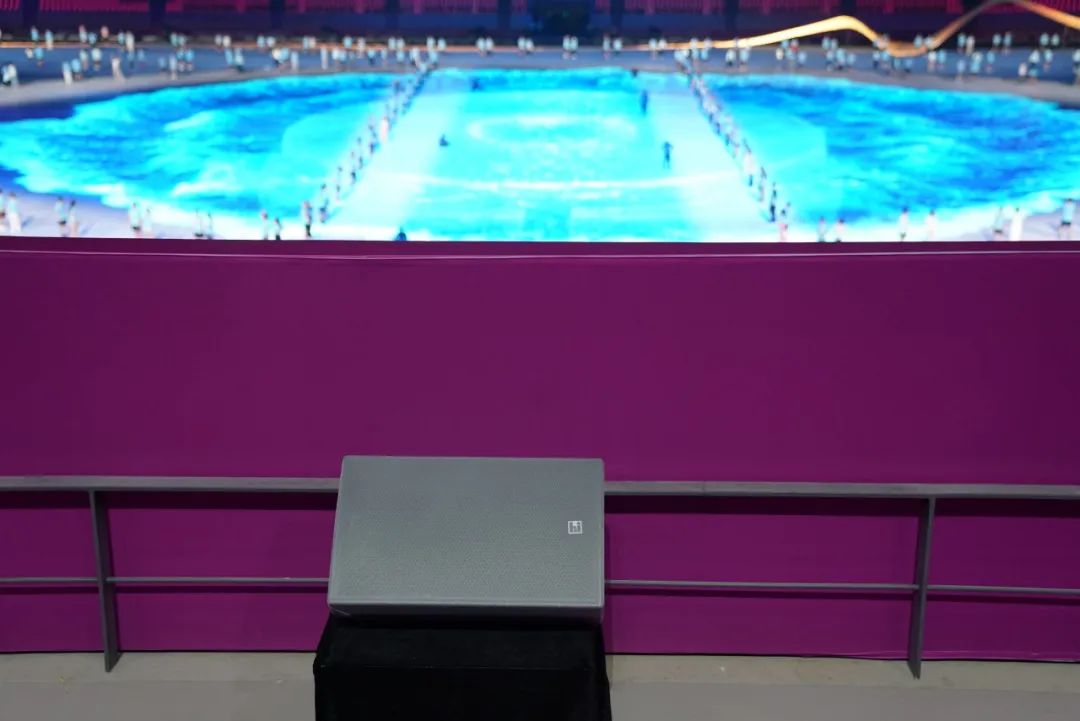

对于表演场地返送音箱,则采用两组高达尚“hi”K8 Live,每组24只进行主要覆盖,再配合场地边缘区摆放的EZacoustics 线性阵列音箱以及A15 舞台返送音箱组成,四个通道出入口,另外在后舞台、表演区边缘、出入口以及后台区域,大量使用了高达尚A15进行覆盖。所有的高达尚音箱由品牌自身的H8K四通道功放驱动。系统所有的功放都设置为A+B的模式进行备份。



9ede61bbfca4eebe1227c1831b341c1e_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg为了对抗炎热天气,本次功放点全部设置了测温棚,并采用物联网技术,实时监控棚内温度及湿度。




K8 Live双8寸两分频音箱,全新升级到Live系统,采用全钕磁单元,重量更轻,通过独特的波导设计,让音箱指向性控制更加精准,水平宽指向性设计让场地覆盖更加均匀。


调音台

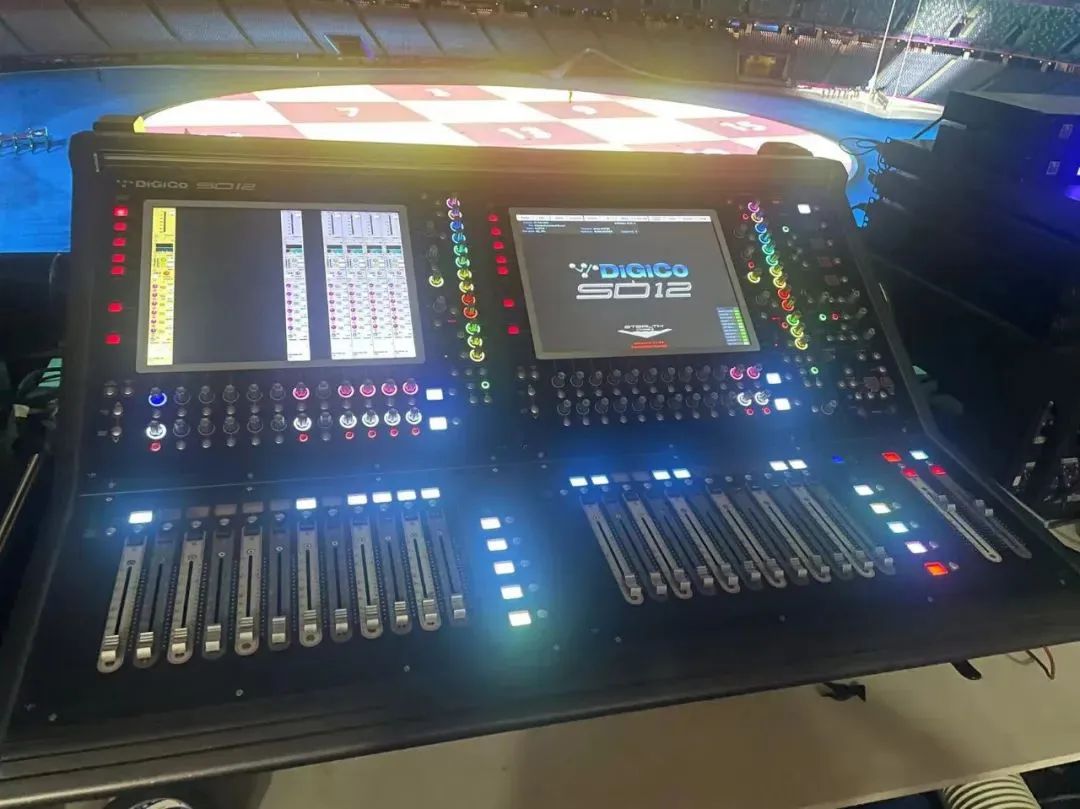

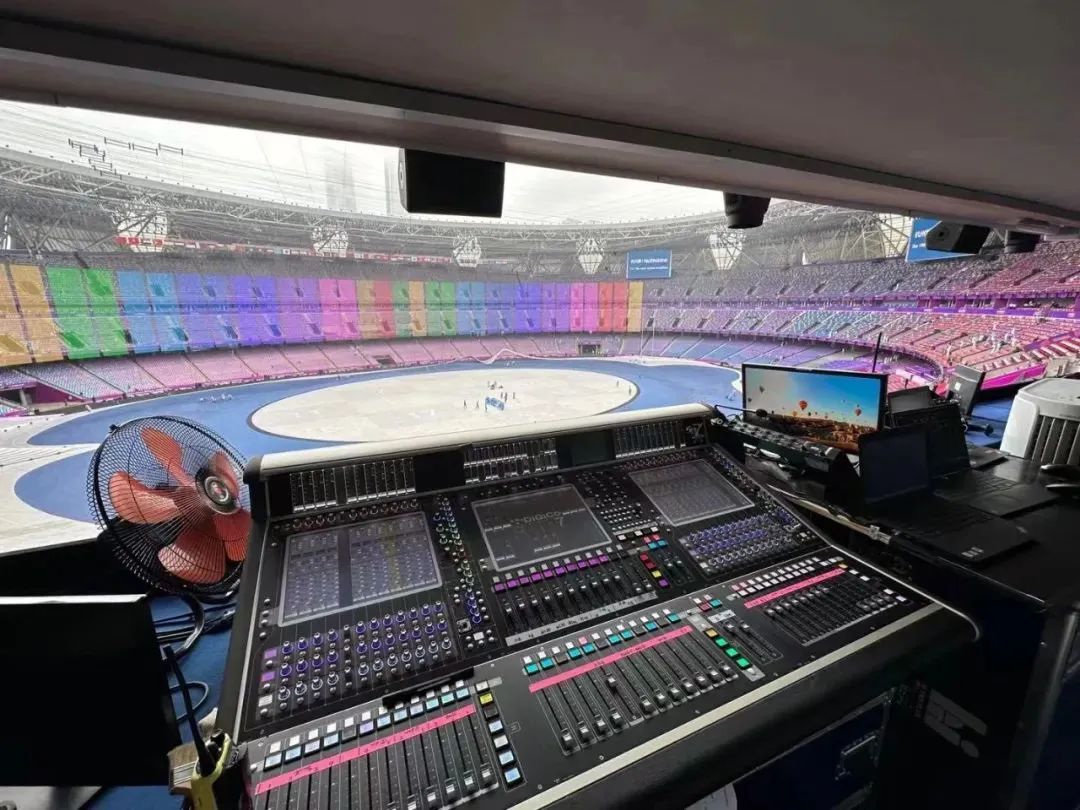

如何保证系统安全、稳定地工作是设计的最关键的部分之一。本次调音台主要在DiGiCo Q7调音台上完成,另有一张SD 12作镜像备份。它们各配一个也是完全相互备份SD-Rack接口箱。Q7的双引擎架构可以做到两个引擎无缝切换,这样调音台系统实现了界面双重备份,引擎四重备份,这也足以让Q7担任此次音频系统核心角色。


09321d2bf69a67d05c6adf3821a41e08_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg4be23a90a69f79171d3d9c7f69f4d826_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg


说到Q7,不得不提的是其在原有的SD7旗舰调音台的基础上,升级了Quantum引擎。延续了原本大家熟悉的工作界面及原有的技术优势,还添加更多极具特色的功能特点,如Spice Rack(调料机架)、Mustard Processing(芥末处理)、Nodal Processing(节点处理)和True Solo(真实监听)。维持了原有的超强稳定性特点,且在性能上有进一步的升级,使其运作更快、更高效,且性能也变得更为强大。


0878a20c320e2e172b27aa2f88ec136d_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpgb8c5dc8f6e72a8e5f001a34ed0d5cec8_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1.jpg


针对本次传输系统,系统以调音台为核心构建了环形和星形两个传输网络。“我们在调音台输入链路采用了环形网络,而整个系统传输和输出采用了星形网络,”本届音响总设计何飚老师解释。“调音台的环网作为流动演出而言非常的稳定,但由于我们还要在这么大的场地里传输其他的信号,我个人认为星形网络还是相对方便。”


环形网络使用MADI转光纤的方式,通过DiGiCo自带的Optocore系统与两台互为备份的DiGiCo SD-Rack接口箱相连,负责调音台信号的输入,处理和备份。


整个系统的信号由DirectOut组成的星形网络输出到各个音频子系统,包括现场扩声、录音以及官方转播机构的直播系统,星形网传输近1000路音频。星形网络核心是DirectOut M.1K2 MADI矩阵路由器。


不管是“数实融合”的形式完成主火炬点燃、通过零碳排放的主火炬和电子烟花、还是精彩的文艺演出,这一切精彩的瞬间都汇聚在杭州,这个难忘的晚上将记入史册。科技不断发展,艺术形式百花齐放,音频团队用其先进、专业的科技技术,为现场观众,甚至全亚洲、全世界的观众带来真正的好声音,全力助力此次亚运会,为各位运动员们加油助威!
